HZ71 系列 7 寸触摸屏可编程可循环变频电源

九大特点：

（一） 大屏幕、高清晰触摸屏视窗（7 寸真彩触摸屏），方便、友好的人机界面，可 完整显示所有设定参数和测量值，人性化的界面将变频电源引领入精密仪器 领域；

（二） 可在触摸屏上使用虚拟数字键盘快速设定输出电压、频率等各项参数

（三） 标配编程功能，可设置多达 20 组输出电压、频率、运行时间，并可设置多 达 9999 次循环，真正实现程控变频电源功能；

（四） 过载能力可达 3 倍，大大降低电机类负载所需电源容量。

（五） 标配软启动功能，专门针对电机负载，有效解决电机启动电流过大的带载问 题，明显提高带载能力。

（六） 标配 RS232 接口、可选 RS485 接口、以太网接口，与电脑连接构成智能化 电源，可远程遥控、遥测、数据更换，实现对负载电气特性的实时监测记录；

（七） 可同时显示设定电压、设定频率，实测输出电压、输出电流、有功功率及各 种保护指示；

（八） 具有故障自诊断功能，保护功能直接显示在触摸屏界面上，更方便、直观， 提高可维修性；

（九） 采用三级温控技术，在空载、轻载和重载时自动切换内部散热风机转速，即 能保证空载和轻载时较低的噪音，又能保证重载时具有足够的散热能力。

单相输出技术参数：

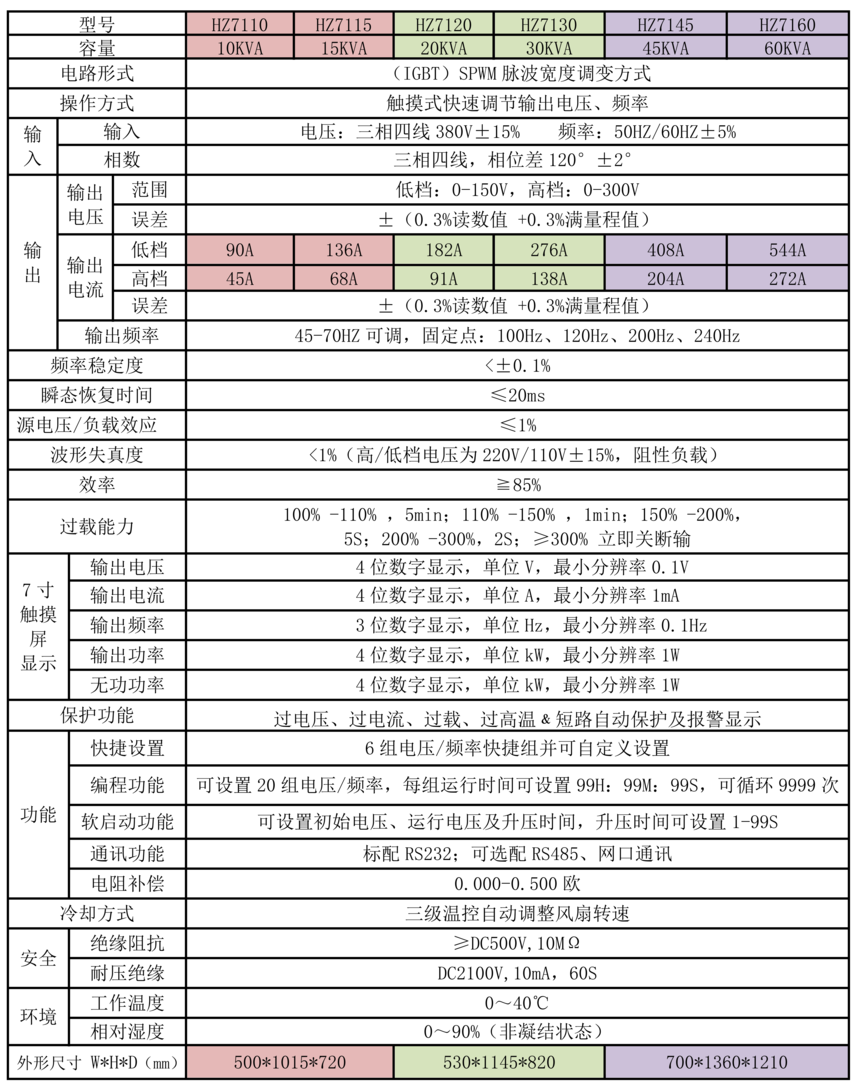

三相输出技术参数:

产品功能介绍:

1. 程控功能

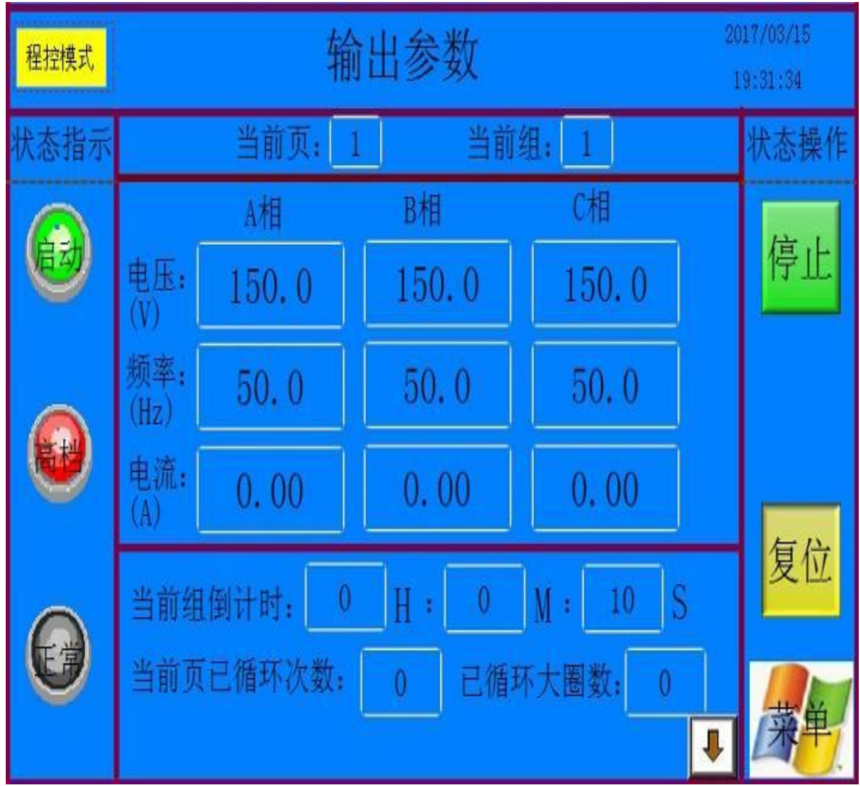

                      程控模式参数设置界面                                            程控模式输出参数界面

在程控模式参数参数设置界面可对界面内任何参数进行修改，按屏幕右下方翻 页键 可切换至 1/2/3/4 页；参数设置完毕后，可按下启动键，界面切换至程控模 式输出参数界面，如图所示 参数预置界面，各参数设定范围如下表所示：

2. 软启动功能

设定好预置电压和启动电压（其中预置电压最小值不可低于启动电压，启动电 压最大值不可大于预置电压），设置好预置频率和启动时间（1-99S），按下启动键， 界面跳转至软启模式输出界面，输出电压则按照预先设置好的启动时间自启动电压 缓慢升至预置电压，如上图所示。

3.紧急停止功能: 具有紧急停止功能，在出现类似电机失控等紧急状况时，可通过 按下操作面板上的急停开关紧急停止电源输出，避免对客户的设备造成损坏。

4.线路电阻补偿功能: 具有线路电阻补偿功能，可通过打开补偿开关并手动设定电阻 补偿值改变线路损耗电压值，提高负载端的电能质量，提升电源的输出带载能力。

5.自诊断和保护功能: 具有输出过压，输出过流，过热，输出短路保护、IGBT 保护等 丰富的保护功能，能够实时监测各项运行参数，在异常情况下自动诊断并快速切断 主电路，避免对内部器件造成损坏。

6.自放电功能: 具有输出端自放电功能，在产品停止输出后，可在 10S 内将输出端的 电压降至安全电压以下。

7.通讯功能: 标配 RS232 通讯功能，可选配 RS485、以太网通讯功能；能够与 PC 连接 实现远程操作、无人值守以及嵌入测试系统；可通过通讯接口实现产品启动、停止、 设置运行参数等操作，并可实时查询电源的运行状态、运行参数值、报警信息。
