HP系列宽范围直流电源

HP系列可编程直流电源是一款外观精美、性能优越的大功率测试电源。采用主动式功率因数校正、高频LLC多谐振逆变、多环路波形校正、智能温控风冷、高速CPU编程控制、软硬件多重保护等多种先进技术，具有功率因数高、动态响应快、输出纹波低、体积小、重量轻、噪声小、效率高、操作便捷、功能全面、工作可靠等优点，是一款先进的多用途直流电源，并且具备自主均流的并联工作能力，满足更多测试需求。具有多种特殊功能、多重检测保护能力，特别适用于航空、航天、雷达、军工以及高校、科研所或者维修机构使用。

产品特点:

1、宽范围输出能力，减少输出电流可获得更高的电压或者通过减少输出电压

可以获得更大的输出电流，提供更全面的供电测试能力

2、三相输入340~460VAC，应用先进的高频有源功率因数校正技术，

功率因数超过0.99

3、输出功率范围：0~5KW，0~10KW，0~15KW，0~30KW，

0~45KW，0~60KW，0~75KW，0~90KW，还可扩展至150KW

4、输出电压：0~80V至0~500V

5、输出电流：0~30A至0~510A，可达3060A，还可扩展至5100A

6、采用先进的高频LLC多谐振逆变技术，效率高达95.5%

7、保护功能完备：软/硬件过压、过热、过流、过功率、模组故障

8、能自动检测的负载电压补偿端子

9、定电压、定电流、定功率三种工作模式自动转换，满足更多测试需求

10、多种波形编辑模式的任意波形发生器，支持多曲线循环、链接，为用户

提供快速精准的测试波形

11、可调范围配置、报警配置、旋钮功能配置、通讯配置、软件保护配置、

系统信息配置、自动调整背光配置等强大的功能设置

12、温控风扇无极调速制冷，功耗小、噪音低

13、支持多种远程控制，可选RS232/RS485/ETHERNET/USB/CAN通讯控制

14、选配放电电路，最大放电功率可达5KW

产品功能：

（1）自动量程的宽范围输出能力

HP系列电源打破了国外同类产品的技术垄断，应用多级开关电源级联技术，对功率输出曲线进行了扩展，比传统的“矩阵”输出范围的电源提供更加灵活的输出组合。在同类产品中达到国际先进水平，并处于国内领先地位。

单台HP系列电源的输出范围可能是普通矩形电源的数倍。

例如：HP200V210A型号15KW的能够提供200V75A的输出，或者71.4V 210A的输出，并且具备在71.4V~200V之间任意电压点提供15KW的满功率输出能力，大大提高了产品的输出供电能力。

（2）多种输出模式工作

输出模式分为定电压（CV）模式、定电流（CC）模式和定功率（CP）模式三种，输出模式取决于输出电压、电流、功率的设定值以及负载电阻的大小。

如以下图所示，R1、R2、R3为3个阻值不同的负载，当R1交于设定电压Vset线时，处于CV运行模式；当R2交于设定功率Pset线时，处于CP运行模式；当R3交于设定电流Iset线时，处于CC运行模式。

（3）可靠的保护机制

提供了全面可靠的保护机制，针对输入交流电压异常（过高、过低、缺相）、直流母线电压异常（过高、过低）、内部功率管过流、过温度、输出过压、欠压、输出过流、输出电流超限、电压/电流阶跃时间超限、补偿端子接反或过补偿等异常状态均提供快速、可靠的保护报警机制，且与负载有关的保护阈值是可设的。

（4）任意波形发生器及其应用

内置多重波形发生器，用户可以轻松的实现三角形/矩形/梯形/正弦/阶跃等波形的单一或组合输出，并能将这些波形应用在输出电压或输出电流上。

下面是一些应用波形发生器输出的典型应用波形，用户可以根据自有测试需求对波形进行编辑和拼接，产生所需的测试波形。

产品技术参数

产品选型表

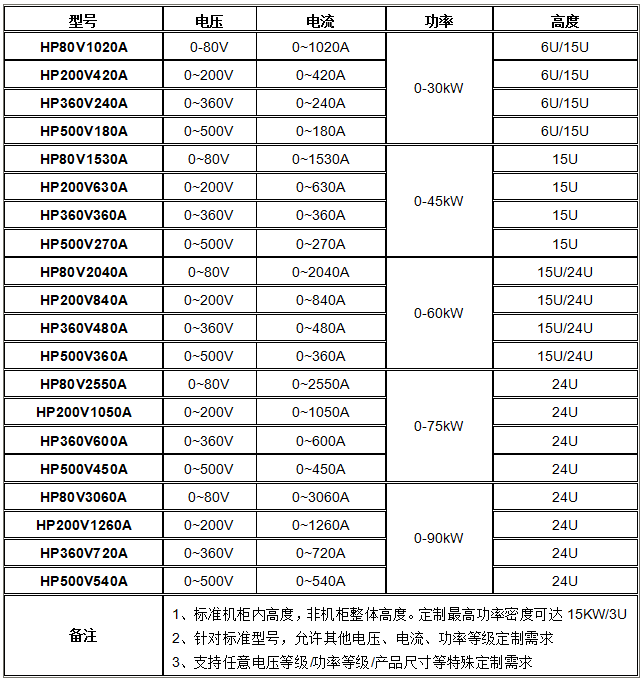

大功率扩展型产品

机柜型直流测试电源是3U系列扩展出来的大功率新产品，采用标准19”机柜安装形式，共5个功率等级30个型号供用户选择。具有6U、15U、24U三种标准型机柜，另还能够扩展为其他高度的机柜，以满足不同用户对产品尺寸的需求。

输出功率范围：0~30KW，0~45KW，0~60KW，0~75KW，0~90KW，还支持扩展至150KW。 输出电压：0~80V至0~500V。输出电流：可达3060A，还支持扩展至5100A。

部分测试波形

    产品应用先进的多环路复合控制技术，优化了输出电压、电流、功率的变化波形，爬升/下降平滑，纹波小，动态响应速度快，工作稳定，可靠。
